新標(biāo) 73*5.51油管 J55 N80 加厚油管生產(chǎn)工藝
文章出處：滄州新盛管道有限公司發(fā)表時間：2023年03月18日

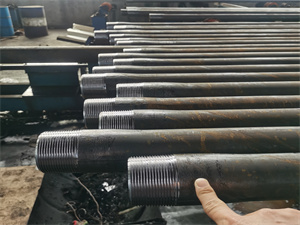

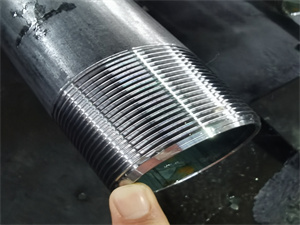

73油管生產(chǎn)工藝一是采用回火后快速冷的方法避免高溫脆性，獲取韌性二是亞溫淬火法通過鋼種的不完全奧氏體化以有改有害元素及雜質(zhì)，提高韌性。一種方法，對熱處理設(shè)備要求相對嚴(yán)格，需要添加額外成本。27MnCrV鋼的AC1=736℃，AC3=810℃，亞溫淬火時加熱溫度在740-810℃之間選取。亞溫淬火選取加熱溫度780℃，淬火加熱的保溫時間15min；淬火后回火選取溫度630℃，回火加熱保溫時間50min。由于亞溫淬火在α+γ兩相區(qū)加熱，在保留部分未溶解鐵素體狀態(tài)下進行淬火，在保持較強度的同時，韌性得到提高同時低溫淬火較常規(guī)溫度低，減小了淬火的應(yīng)力，從而減小了淬火的變形，
