API美標(biāo)無(wú)縫管/美標(biāo)API無(wú)縫鋼管/GRB美標(biāo)無(wú)縫鋼管/區(qū)別在哪里,

無(wú)縫鋼管的熱處理缺陷：

　　1、爐內(nèi)溫度不均勻，氣氛不好時(shí)，將導(dǎo)致鋼管性能不均勻，出現(xiàn)脫碳現(xiàn)象，還可能出現(xiàn)燒損麻面，氧化皮嚴(yán)重。

　　2、正火、回火溫度控制不好的時(shí)候，可能出現(xiàn)晶粒粗大(或者金相組織不對(duì))，力學(xué)性能不合格，過(guò)燒。

　　3、冷卻效果不好，出現(xiàn)以上不合格現(xiàn)象。出現(xiàn)魏氏組織等。

　　4、設(shè)備的下料不好，把鋼管摔出凹坑。

1)部分鋼管表面有油污，需進(jìn)行堿洗。

　　2)選用眼酸進(jìn)行酸洗，以去除鋼管表面的氧化皮。

　　3)為除去鋼管表面附著的殘酸及鐵鹽，需對(duì)鋼管進(jìn)行2次漂洗。

　　4)助熔劑作用是從鋼管表面除去所有雜質(zhì)，保證鋼管與鋅液潔凈接觸，形成良好鍍層。

　　5)為防止鋼管浸入鋅鍋發(fā)生放炮現(xiàn)象，需對(duì)涂上熔劑的鋼管進(jìn)行烘干，烘干溫度在120-200℃，時(shí)間不低于150s。

　　2、熱浸鍍鋅工序

　　1)鋅鍋內(nèi)鋅液溫度嚴(yán)格控制在450±5℃。

　　2)烘干處理的鋼管通過(guò)烘干爐鏈條逐根移出，浸入爐輥道，然后運(yùn)送至鍍鋅爐，滾入鍍鋅機(jī)中的3根浸鋅螺旋內(nèi)。

　　3)3根螺旋相位不同，使鋼管在螺旋上成傾斜狀態(tài)，隨著螺旋轉(zhuǎn)動(dòng)，鋼管一面向下移動(dòng)一面形成傾斜角，然后進(jìn)入鋅液，并繼續(xù)向下移動(dòng)。

　　4)鋼管自動(dòng)跌落在鋅鍋內(nèi)的滑軌上，由撥料機(jī)構(gòu)將其撥至外側(cè)，再由提管機(jī)提出鋅液。

　　5)鋼管提升至磁力輥輥面時(shí)，被吸住并移動(dòng)到曳出輥道上。

　　3、鍍后處理工序

　　鍍后處理工序包括：外吹、曳出、內(nèi)吹、水冷、檢驗(yàn)、鈍化、打印。

　　1)鋼管通過(guò)外吹環(huán)，其上有一排小孔，通過(guò)壓縮空氣，將鋼管多余鋅液吹去，獲得光潔外表。

　　2)在滿足生產(chǎn)節(jié)奏下，降低曳出速度，可以控制上鋅量，降低鋅耗。

　　3)內(nèi)吹可除去鋼管內(nèi)表面多余的鋅液，獲得光潔的內(nèi)表面，被除去的鋅液形成鋅粉，被回收。

　　4)水冷槽的溫度控制在80℃，冷卻水用泵送到冷卻塔進(jìn)行冷卻后進(jìn)行循環(huán)使用。

　　5)水冷后移出水冷槽，落在檢驗(yàn)臺(tái)架上，檢驗(yàn)后將漏鍍管放入廢品筐內(nèi)，成品管送入輸出輥道。

　　6)輸送中經(jīng)過(guò)鈍化液噴淋吹環(huán)成品管，使管表面鈍化，經(jīng)外吹環(huán)后，用壓縮空氣將多余的鈍化液吹除。

7)輸送中經(jīng)過(guò)鋪設(shè)蒸汽加熱管排的烘干臺(tái)架，烤干后，進(jìn)行打印包裝。

　　軋制無(wú)縫鋼管的原料是圓管坯，圓管胚要經(jīng)過(guò)切割機(jī)的切割加工成長(zhǎng)度約為1米的坯料，并經(jīng)傳送帶送到熔爐內(nèi)加熱。鋼坯被送入熔爐內(nèi)加熱，溫度大約為1200℃。燃料為氫氣或乙炔。爐內(nèi)溫度控制是關(guān)鍵性的問(wèn)題.圓管坯出爐后要經(jīng)過(guò)壓力穿孔機(jī)進(jìn)行穿空。

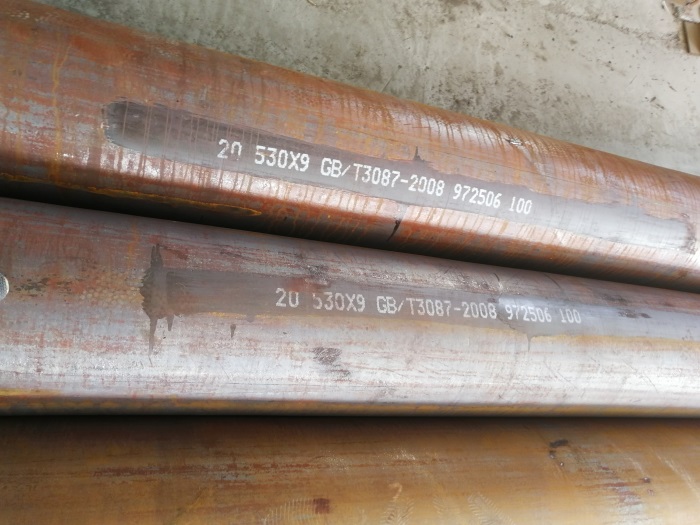

一般較常見(jiàn)的穿孔機(jī)是錐形輥穿孔機(jī)，這種穿孔機(jī)生產(chǎn)效率高，產(chǎn)品質(zhì)量好，穿孔擴(kuò)徑量大，可穿多種鋼種。穿孔后，圓管坯就先后被三輥斜軋、連軋或擠壓。擠壓后要脫管定徑。定徑機(jī)通過(guò)錐形鉆頭高速旋轉(zhuǎn)入鋼胚打孔，形成鋼管。鋼管內(nèi)徑由定徑機(jī)鉆頭的外徑長(zhǎng)度來(lái)確定。鋼管經(jīng)定徑后，進(jìn)入冷卻塔中，通過(guò)噴水冷卻，鋼管經(jīng)冷卻后，就要被矯直。鋼管經(jīng)矯直后由傳送帶送至金屬探傷機(jī)(或水壓實(shí)驗(yàn))進(jìn)行內(nèi)部探傷。若鋼管內(nèi)部有裂紋，氣泡等問(wèn)題，將被探測(cè)出。鋼管質(zhì)檢后還要通過(guò)嚴(yán)格的手工挑選。鋼管質(zhì)檢后，用油漆噴上編號(hào)、規(guī)格、生產(chǎn)批號(hào)等。并由吊車吊入倉(cāng)庫(kù)中。

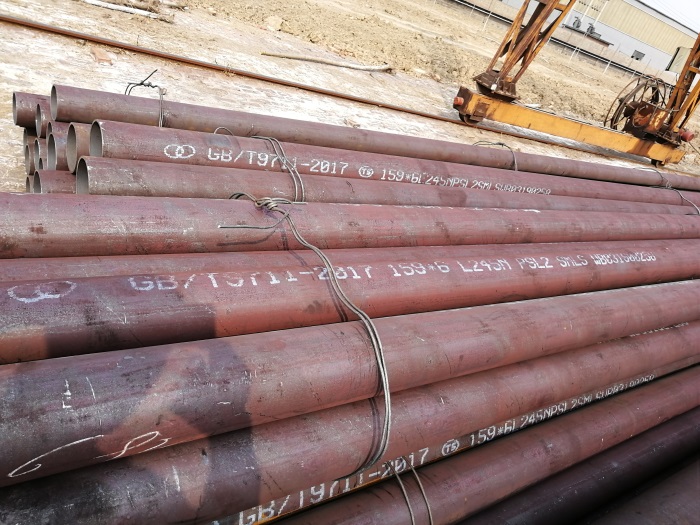

　　規(guī)格：無(wú)縫鋼管的規(guī)格用外徑*壁厚毫米數(shù)表示。φ:756MM;壁厚:100MM以下

　　無(wú)縫鋼管的分類：無(wú)縫鋼管分熱軋和冷軋(撥)無(wú)縫鋼管兩類。

　　無(wú)縫鋼管的執(zhí)行標(biāo)準(zhǔn)

　　無(wú)縫鋼管執(zhí)行標(biāo)準(zhǔn)

　　無(wú)縫鋼管標(biāo)準(zhǔn)

　　結(jié)構(gòu)用鋼管GB/T8162-99 石油鉆探鋼管YB528-65 流體鋼管GB/T8163-99

　　船舶用鋼管GB5312-85 中壓鍋爐鋼管GB/T3087-99 石油套鋼管API5CT

　　地質(zhì)鉆探鋼管YB235-70 汽車半軸鋼管GB3088-8 化肥專用鋼管GB6479-86
